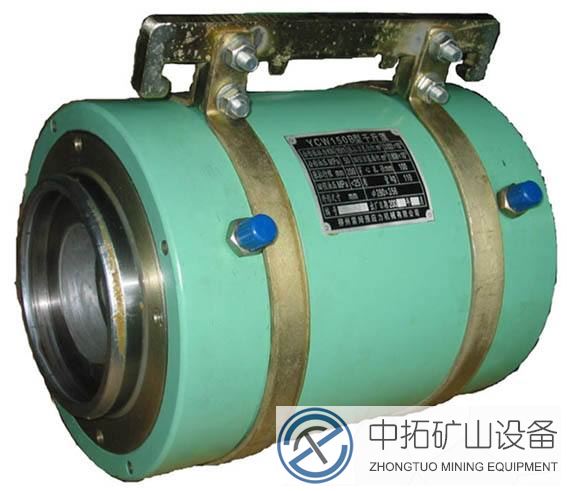

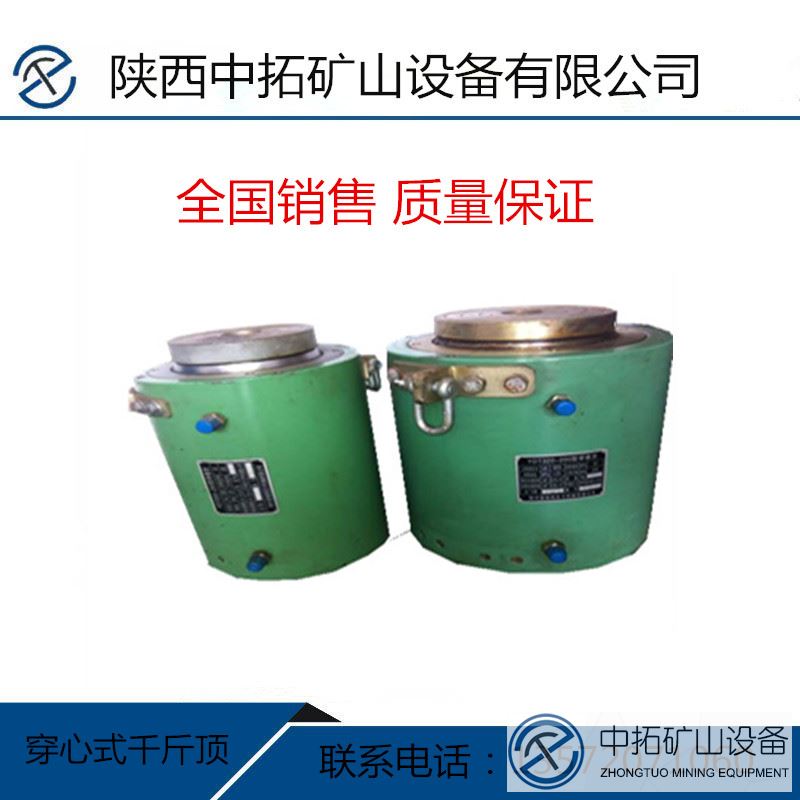

穿心式千斤顶

YCW系列轻型千斤顶是一种通用型预应力用穿心式千斤顶，使用于各种钢绞线锚具的张拉作业。广泛应用于后张法的大型建筑物、结构物、预应力混凝土桥梁、岩石锚固、水工结构、地基锚固等重大工程。本千斤顶主要零件采用高强度钢材制成，具有结构紧凑、重量轻、体积小的特点，轴向长度短、钢绞线预留张拉长度短，可节约钢

陕西桥梁施工设备厂家

一、参数

型号

公称张拉力(KN)

公称油压(MPa)

张拉活塞面积(㎡)

回程活塞面积(㎡)

回程油压(MPa)

穿心孔径(mm)

张拉行程(mm)

主机质量(kg)

主机外形尺寸(mm)

定位螺母止口尺寸

活塞止口尺寸

活塞直径尺寸

两瑞螺牙

YCW60B-200

600

1.155×10-2

0.589×10-2

≤25

φ60

200

φ177×322

φ102

φ90

YCW80B-200

800

1.508×10-2

0.683×10-2

≤25

φ65

200

φ199×340

φ110

φ95

YCW100G-200B

974

1.91×10-2

0.787×10-2

≤25

φ78

200

φ216×353

φ150

φ130

YCW150G-200B

1511

3.024×10-2

1.610×10-2

≤25

φ102

200

117

φ280×366

φ170

φ156

φ230

M240×3

YCW200G-200B

1960

3.770×10-2

2.17×10-2

≤25

φ120

200

145

φ310×370

φ196

φ176

φ260

YCW250G-200B

2479

4.595×10-2

2.804×10-2

≤25

φ140

200

175

φ350×370

φ210

φ186

φ290

M300×3

YCW300G-200B

3000

5.773×10-2

3.134×10-2

≤25

φ146

200

217

φ385×370

φ250

φ196

YCW350G-200B

3497

6.480×10-2

3.464×10-2

≤25

φ175

200

258

φ410×390

φ252

YCW400G-200B

3957

7.611×10-2

4.595×10-2

≤25

φ175

200

315

φ440×390

φ252

YCW460G-200B

4642

9.102×10-2

5.498×10-2

≤25

φ180

200

380

φ470×400

φ280

φ272

YCW500G-200B

4924

10.05×10-2

4.775×10-2

≤25

φ196

200

405

φ490×423

φ302

YCW600G-200B

6050

11.210×10-2

6.825×10-2

≤25

φ196

200

590

φ530×443

φ302

YCW650G-200B

6500

14.33×10-2

6.291×10-2

≤25

φ215

200

617

φ575×465

φ302

φ362

二、使用方法

1、准备工作：
首先应了解工程设计中对预应力束的张拉要求，例如每束钢绞线的根数，标准强度，横截面积数值，控制应力δk，要求的张拉伸长值，锚具的回缩值等，然后根据“油压值—输出力”标定值确定δk 时的时时时节时的油压值。
2、千斤顶和锚具的安装：（见图2：安装方法及液压系统图）
（1）将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm.钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。
（2）把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。
（3）安装工作锚夹片：安装夹片之前先用钢圈把每付夹片箍在一起，然后沿钢绞线将其推入锚板的锥孔中，用手推至不动即可。
（4）安装限位板：限位板根据工作锚板设计，与锚板的孔相对应配合。
（5）安装千斤顶：先将钢绞线束端部用铁丝销加捆扎，即可将千斤顶吊起来穿套在钢束上，并将千斤顶前端盖支承口套在限位板的外面。这时千斤顶即可同轴对中。
（6）将工具锚安装在活塞端部的支承止口上。
3、张拉
（1）安装如图2所示，将B路截止阀（回油阀）打开，A路截止阀关闭，启动油泵，向张拉缸供油进行张拉。同时调节节流阀，以控制油压高低和张拉速度。
（2）在活塞外伸时，工具锚中的夹片可自行夹紧钢绞线。工作锚中的夹片此时受限位板的限制，只可被带出到限位尺寸即自行停止。
（3）当张拉达到工艺技术要求时，应将节流阀回旋，即停止向A路供油，然后轻回截止阀（回油阀），A路压力降至零点。由于钢绞线的回缩，活塞将被拉回若干毫米，这时工作锚的夹片被带入锚板内而自行夹紧。
（4）B路关闭截止阀，节流阀控制升压，活塞回程，留10—20毫米稍回节流阀，使活塞到位时压力不大于25MPa，然后打开截止阀，B路压力降到零点，关闭电源停机。
