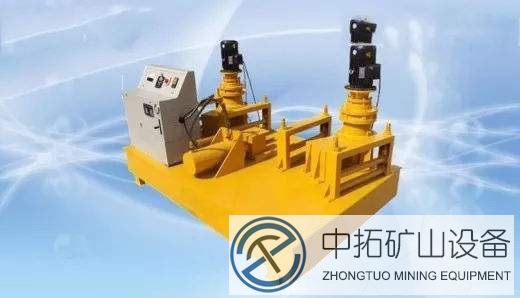

工字钢冷弯机

工字钢冷弯机是一种令所弯型钢一次自动成型，效率高、操作方便的机器。

工字钢冷弯机用途

主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。
主要技术参数
产品型号 WGJ-300
总功率 11Kw
电压 380V/660V
液压系统压力 30 Mpa
油缸推进速度 1-13mm/s
主驱动轮转速 7r/min
较小弯曲直径 1M
整机重量 2560 kg
整机尺寸 2.4*1.6*1.4

结构与性能特点

（1）结构：由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电液换向阀、工作油缸、顶轮及油箱等部件组成。
（2）性能特点:
A、钢拱架专用设备，亦可弯曲大曲率工字钢、U型钢、槽钢立弯和横弯。
B、双电机驱动，液压缸推进。
C、按下液压缸“前进”按钮，液压缸到达指定位置后一次弯曲成形，操作方便。

D、结构合理，工作可靠，适合大型型钢，大弯曲半径弯制。

工作原理

（1）把工字钢定放在弯拱机上，与减速机带动的滚轮接触，将压紧手柄进行加紧，有电机直接驱动齿轮油泵，油泵输出压力油经溢流阀（可调整需要压力）进入聚成块到电液阀，由电液阀和（点进、点退）开关控制油缸工作，工作缸顶出与工字钢接触时（顶轮、2个滚轮都必须与工字钢接触）开始计算，每次顶进10mm——15mm,开主电机正转或反转，有主电机带动工字钢工作，反复操作，达到所需为止。
(2)弯曲系统：主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨损，对工件无划伤，使用寿命更长。
液压系统采用先进液压元件，及其独特的液压系统设计，增加了顶出反弹装置，使得顶出能有力，延长使用寿命，无需经常维修。

安全操作

工字钢冷弯机安全操作规程操作者要严格按照冷弯机的安全操作规程操作，如在操作过程中发现异常，应立即停止操作，停机检查原因。工字钢冷弯机安全操作规程如下： 　1、严格遵守机床工安全操作规程，按规定穿戴好劳动防护用品。
2、开机前应将上、下模具清理、擦拭干净。
3、检查托料架、挡料架及滑块上有无异物，如有异物，应清理干净。
4、按所折板料厚度、选择适当模口，模口尺寸一般等于或大于8倍板料厚度。
5、由板料折弯力数或折弯力计算公式得出工件的折弯力，工件折弯力不得大于1000KN。
6、折弯狭板料时，应将系统工作压力适当降低，以免损坏模具。
7、调节滑块行程时，应保证调量小于100，以免损坏机器。
8、折弯前，应将上下模具间的间隙调整均匀一致。
9、折弯时，不可将手放在模具间，狭长小料不可用手扶。一次只许折弯一块料，不许多块分节同时折弯。检查油箱油位，启动油泵检查液 　压管道、油泵有无异常。
10、折弯板料应放在模具中间，机器不宜单边载荷，以免影响工件和机器精度，如某些工件确需单边工作时，其载荷不得大于250KN，而且 　必须二边同时折弯。
11、检查油箱油位，启动油泵检查液压管道、油泵有无异常。

12、发生异常立即停机，检查原因并及时排除。

13、作业完毕，应关闭油泵，退出控制系统程序，切断电源。

控制方面：数控弯拱机有PLC程序控制器控制，全液压系统自动读数器可手动控制也可数控控制。
操作方面：无限进料，可进可退，油缸进度尺寸自动定位无需人工测量，弯曲尺寸自动读数
安全方面：双重自动关机系统，到达指定尺寸自动关机，红外线刹车系统，无料时自动关机。
