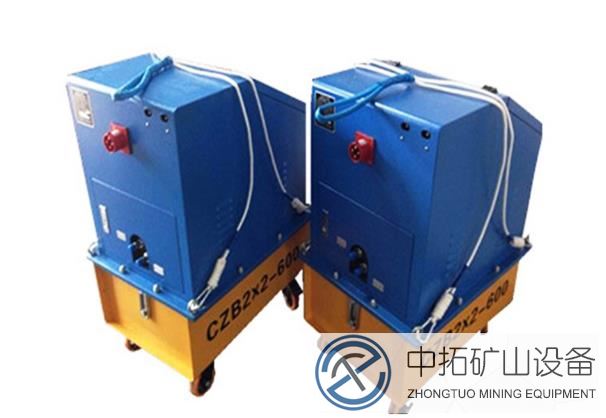

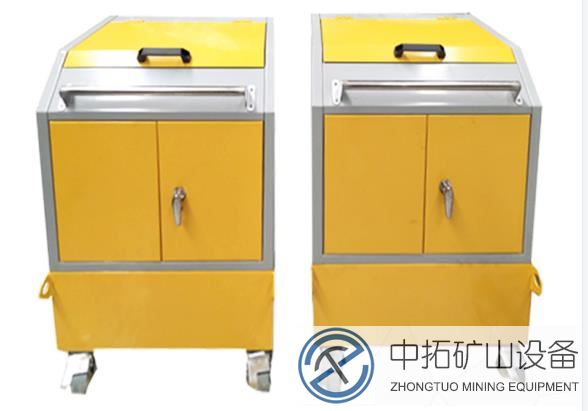

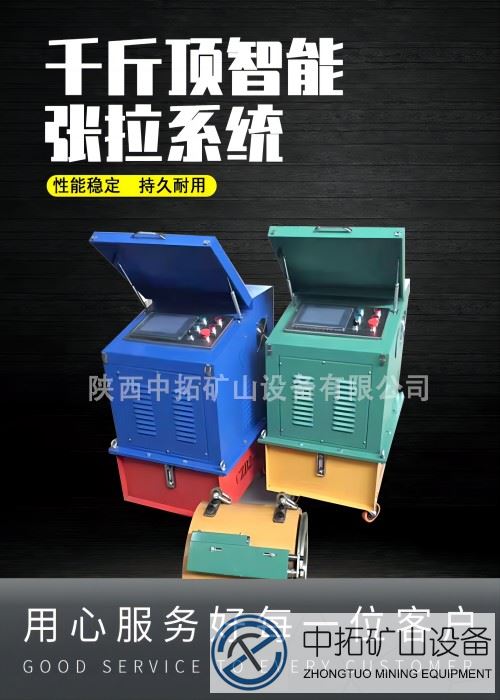

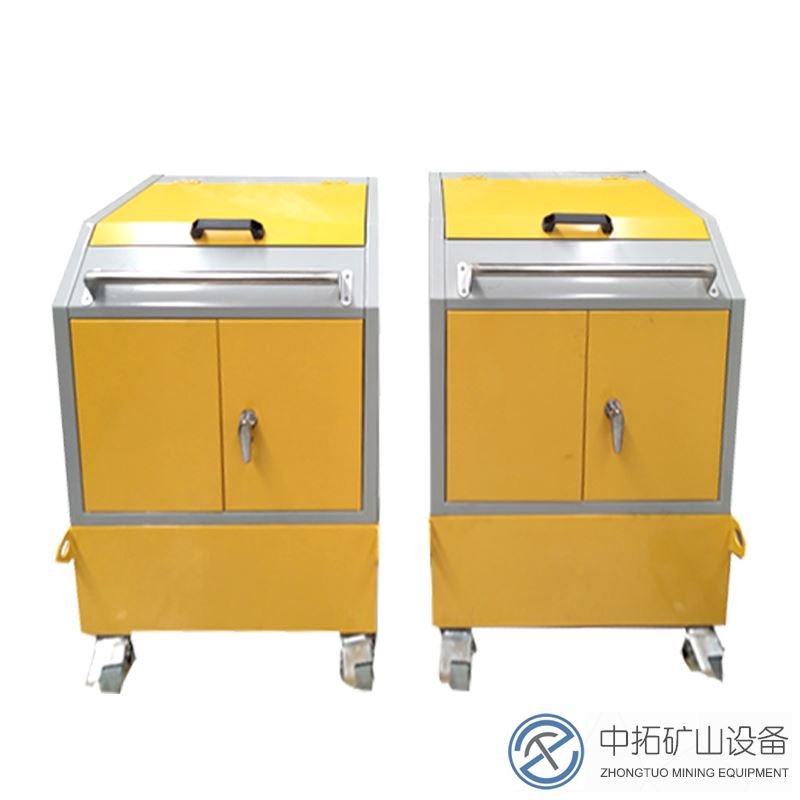

预应力数控智能张拉设备

一、智能张拉设备的优势

1.一机控双顶

一台智能张拉设备主机或从机较大可控制两个千斤顶，双束四缸张拉时，只需主从两台机器， 降低成本、操作简单、使用方便。

2.高压油泵通过高压比例阀控制张拉力，张拉平顺稳定，精度相应提高缩小误差比例。相对于开关方式或大小流量控制同步张拉的机型，使用比例阀控制张拉，速率更均匀，控制更准确、操作更简单。

3.采用工业电脑专用逻辑编程控制，核心控制器采用专用为桥梁张拉而编程设计的逻辑控制器，运算速率快、稳定性高，维护方便。

4.采用工业触摸屏或笔记本电脑无线控制，屏幕显示清晰各工作运行状态一目了然，运行稳定可靠故障率低。

二、智能张拉设备主要参数及主要配置：

1：控制模块（1控2）

2：现场监控电脑（联想昭阳E46A370笔记本电脑）

3数据传输模块（主泵与副泵200M范围，主泵与现场监控电脑2KM以内）

三、智能张拉设备的主要技术参数

张拉系统 液压系统 张拉千斤顶 无线通讯

测力系统精度：0.25%FS 电机功率：3（ＫＷ） 公称拉力：270-5000KN工作频率：420MHz

两前端控制器同步时间精度：10ms 压力范围：0~50MPa 单次张拉量程：200m 发射功率：26dbm（0.8w）

双顶对了不平衡：≤5KN  流量：3Lmin     位移线性度：0.05%      传输距离：0.8km

控制系统工作电压：２2０Ｖ±10% 工作电压：３８０Ｖ±10%  行程偏差：±2mm  位移测量精度：<0.25%分辨率0.1mm

工作温度：-20~55℃

四、智能张拉设备产品用途

本公司生产的预应力张拉设备用途非常广泛，主要应运到道路桥梁、隧道、 水电大坝、水利渡槽、护坡锚固、斜拉、楼房、钢构件等水泥构件的各种先张法或者后张法预应力张拉。

五、智能张拉设备选用与要求

1.张拉千斤顶额定吨位宜为张拉力的1.5倍，且不得小于1.2倍。使用前必须进行校正，校正系数不得大于1.05.校正有效期为一个月且不超过200次张拉作业。张拉千斤顶的行程应满足张拉工艺的要求；

2、压力表应为防振型，zui da读数应为张拉力对应压力值的1.5～2.0倍。jing度不应低于1.0级。首次使用前必须经计量部门检定。使用时必须定期检定。检定有效期为一周。当使用0.4级时，检定有效期可为一个月；

3、油泵的额定压力应为张拉力对应压力值的1.4倍。油箱容量宜为张拉千斤顶总输油量的1.5倍；

4、张拉千斤顶、压力表和油泵等应配套校正、配套使用。当在使用过程中出现异常现象，应重新校正。

五、产品组成与工作原理：

1.预应力智能张拉设备用于桥梁预应力张拉的自动控制，采用触摸屏或笔记本电脑和高性能逻辑控制器，通过比例阀控制2缸或4缸同步张拉。系统操作简单，一键操作即可完成整个张拉过程，控制jing du高，可有效提高预应力施工时间、jing du、质量和安全。

2.智能张拉设备的组成部分和工作原理：系统由计算机或者工控机、PLC、模拟转换模块、传感器、电源盒、油泵、油箱、压力表、机箱外壳、千斤顶、高压油管等部分组成。预应力张拉程序控制系统以张拉力为控制指标，伸长量误差作为校对指标。系统通过传感器感应测量采集每台张拉设备（千斤顶）的工作压力和钢绞线的伸长量（含回缩量）等数据，并实时将数据传输给系统计算机进行运算判断，将数据再回传给PLC实现随时调整油泵电机工作参数控制出油量多少来得到所需压力值，从而实现高精度张拉力及加载速度的jing que控制。
