预应力锚固体系：

由张拉端锚具（M15，M13锚具，BM15，BM13扁锚，HM环锚），固定端锚具（H型，P型），连接器和波纹管组成。按钢绞线直径可分为YM12.7，YM13，YM18型锚具，该锚固体系主要适用于强度为1860MPA-2000Mpa及以下级别的12.7mm,12.9mm,15.24mm,15.7mm,17.8mm钢绞线和标准强度为1670Mpa的5mm-7mm高强度钢丝束。
可选择范围广，YM锚固体系适用于张拉力设计为0-12000KN之间，钢绞线根数范围为55根；

具有良好的放张自锚性能，施工操作方便，锚固效率系数高，锚固性能稳定，可靠。

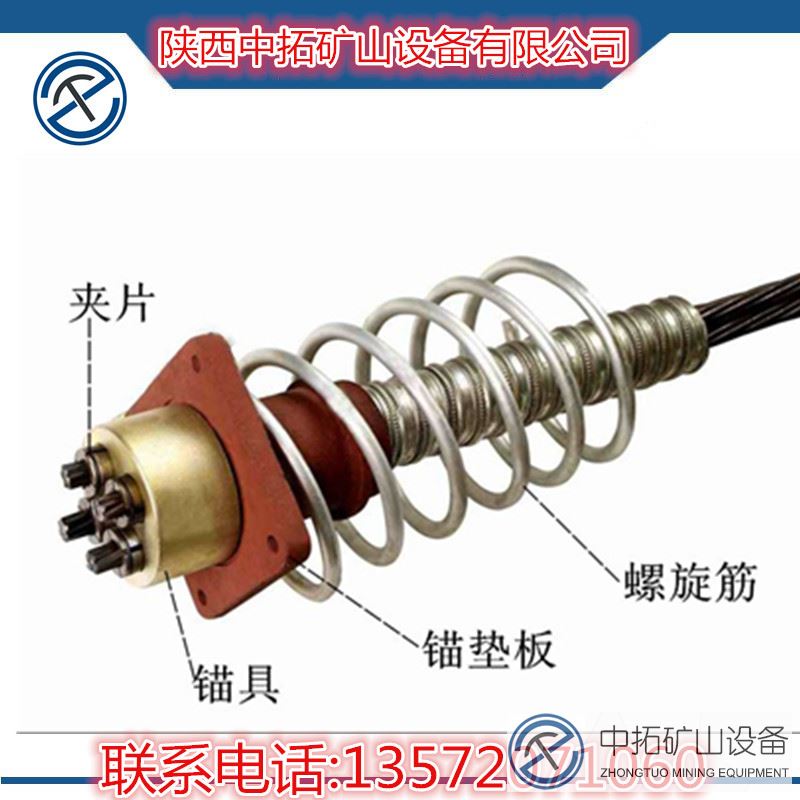

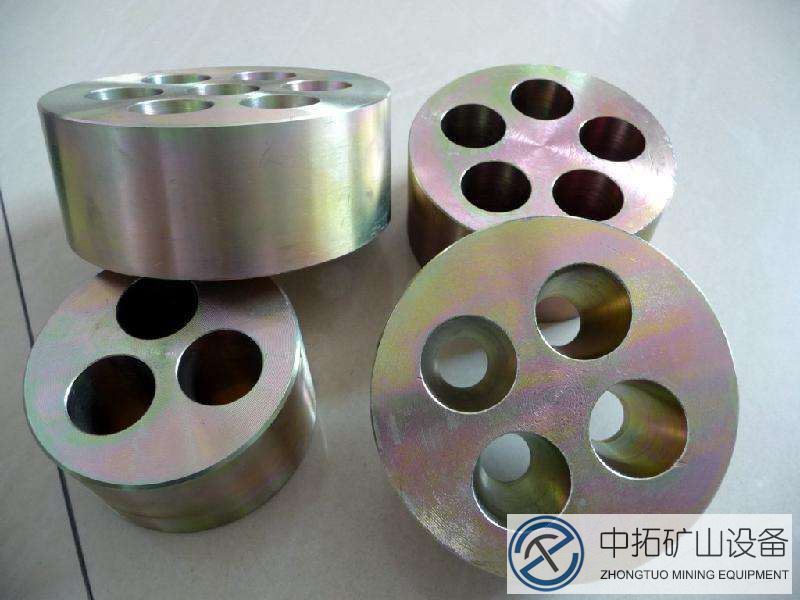

张拉端锚具

M系列钢绞线张拉端锚固体系包括：M13锚具(适用于12.7-12.9mm钢绞线）和M15锚具（使用于15.2-15.7mm钢绞线）配合YCW系类千斤顶和ZB4-500型电动油泵进行张拉；用于扁平结构的BM13和BM15扁形锚具；用于环状应力结构的HM13和HM15环形锚具。

锚固端P型锚具

当需要把后张力直接转至梁端时，可采用P型锚固体系。固定端型锚具包括挤压套（含钢丝挤压簧），螺旋筋，锚板，约束圈等。挤压套与钢绞线采用专用的挤压器挤压而成，配用ZB2-500型高压电动油泵。
固定端P型锚具特点：圆P形锚具结构紧凑，适用于有空间尺寸要求的锚固端，可有效增加预应力施工长度，避免在固定端预应力钢绞线与混凝土直接粘结，减少钢绞线的腐蚀。圆P型锚具的布置与普通张拉端锚具雷同。
预应力混凝土中所用的永久性锚固装置，是在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土内部的锚固工具，也称之为预应力锚具
锚具根据使用型式可分为两大类：
（a）：安装在预应力筋端部且可以在预应力筋的张拉过程中始终对预应力筋保持锚固状态的锚固工具。
张拉端锚具根据锚固型式的不同还可分为：用于张拉预应力钢绞线的夹片式锚具，用于张拉高强钢丝的钢制锥形锚，用于镦头后张拉高强钢丝的墩头锚，用于张拉精轧螺纹钢筋的螺母,用于张拉多股平行钢丝束的冷铸镦头锚等多种类型。
（b）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具，也被称作挤压锚或者P锚。
预应力筋用锚具的标准为：中华人民共和国预应力筋用锚具、夹具和连接器，铁道部预应力筋用锚具、夹具和连接器

应用领域

公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等

安装方法

简单施工法

简单施工法又称预应力锚具施工安装法，属于小锚具施工安装，是在被锚具施工安装的岩石内钻凿直径28—75 mm、深度1～Sm筒形的简单施工、简单施工可用风钻或人工打设，然后在简单施工内装药进行爆*，简单施工法可用于开挖基坑、开采石料、松动冻土等，但其锚具施工安装量小、效率低、钻孔工作量大。
简单施工的布置应尽量利用临空面较多的地形；简单施工方向应尽量与临空面平行。避免与临空面垂直，以免**爆*时，破坏力向较小抵抗线方向发展。药包量可按松动药包量计算。为防止出现冲天炮，装药量大致为炮孔深度。

一般锚具施工安装法

一般锚具施工安装法是在炮孔底部放入少量的**，经过几次锚具施工安装扩大成为圆球的形状，较后装人**进行锚具施工安装。此法与炮孔锚具施工安装法相比，具有锚具施工安装效果好、工效高、进度快、**消耗少等优点。在浅基的短桩锚具施工安装中常采用此法。

复杂锚具施工安装

复杂锚具施工安装也叫“定向锚具施工安装”，是通过一定的技术措施，严格控制爆*能量和爆*规模，使锚具施工安装的声响、振动、破坏区域以及破碎物的散坍范围，控制在规定的限度之内。在城市和工厂往往需要复杂一些旧的桥梁建筑物或构筑物，如：楼宇、厂房、烟囱、水塔以及各种基础等，常采用复杂锚具施工安装。
复杂锚具施工安装考虑的因素很多，包括锚具施工安装体的几何形状和材质，药量、简单施工布置及装药方式，覆盖物和防护措施及周围环境等，其中较主要的是**及装药量。

注意事项

（1）预应力筋的切割，宜采用砂轮锯，不得采用电弧切割；
（2）钢绞线编束时，应逐根理顺，捆扎成束，不得紊乱。钢绞线固定端的挤压型锚具或压花型锚具，应事先与承压板和螺旋筋进行组装；
（3）施加预应力用的机具设备及仪表，应定期维护和标定；
（4）预应力筋张拉前，应提供混凝土强度试压报告。当混凝土的抗压强度满足设计要求，且不低于设计强度等级的75%后，方可施加预应力；
（5）预应力筋张拉前，应清理承压板面，并检查承压板后面的混凝土质量。如该处混凝土有空洞现象，应在张拉前用环氧砂浆修补；
（6）锚具安装时，锚板应对正，夹片应打紧，且片位要均匀：但打紧夹片时不得过重敲打，以免把夹片敲坏；
（7）大吨位预应力筋正式张拉前，应会同专业人员进行试张拉。确认张拉工艺合理，张拉伸长值正常，并无有害裂缝出现后，方可成批张拉。必要时测定实际的孔道磨擦损失。对曲线预应力束不得采用小型千斤顶单根张拉；以免造成不必要的预应力损失。在张拉时，操作人员必须站在安全地带，做好防护措施，注意操作人员严禁站在张拉时和张拉好的预应力筋前端；
（8）预应力筋在张拉时，应先从零加载至量测伸长值起点的初拉力，然后分级加载至所需的张拉力；
（9）预应力筋的张拉管理，采取应力控制，伸长校核。实际伸长值与计算伸长值的允许偏差为-5%～+10%。如超过该值，应暂停张拉；采取措施予以调整后，方可继续张拉；如伸长值偏小，可采取超张拉措施，但张拉力限值不得大于0.8fptk值；在多波曲线预应力筋中，为了提高内支座处的张拉应力，减少张拉后锚具下口的张拉应力，可采取超张拉回松技术；
（10）孔道灌浆要求密实，水泥浆强度等级不应低于C40。灌浆前孔道应湿润、洁净，灌浆应缓慢均匀地进行，不得中断，并应排气通顺。如遇孔道堵塞，必须更换灌浆口，但必须将第一次灌入的水泥浆排出，以免两次灌入的水泥浆之间有气体存在。在灌满孔道并封闭排气孔后，宜再继续加压至0.5－0.6Mpa，稍后再封闭灌浆孔。竖向孔道的灌浆压力应根据灌浆高度确定；
（11）用连接器连接的多跨连续预应力筋的孔道灌浆，应张拉完一跨再灌注一跨，不得在各跨全部张拉完毕后一次灌浆；
（12）预应力筋锚固后的外露长度，不宜小于30mm，锚具应用封端混凝土保护。当需长期外露时，应采取防止锈蚀的措施；当钢绞线有浮锈时，请将锚固夹持段及其外端的钢绞线浮锈和污物清除干净，以兔在安装和张拉时浮锈、污物填满夹片赤槽而造成滑丝；
（13）工具夹片为三片式，工作夹片为二片，两者不可混用。工作锚不能当作工具锚不能重复使用；
（14）锚具要妥善保管，使用时不得有锈、有水及沾污其它杂物。工作夹片去掉包装盒内的泡沫即可使用，但当预应力束较长，须反复张拉锚固时，建议在锚板锥孔中涂少量润滑剂（如退锚灵），既有利于工作夹片的跟进和退锚又有利于锚具的多次锚固；工具夹片外表面和锚板锥孔内表面使用前涂上润滑剂，并经常清除夹片表面杂物，可使退锚灵活，但当夹片开裂或牙面破坏时则需更换，不得再使用；
（15）张拉时应有安全措施，张拉千斤顶后不能站人；
（16）锚固体系应配套使用，不能与其它体系混用。如要做静载试验，请用有机溶剂（如汽油）清洗夹片并将锚板孔的防锈油擦试干净，否则将对锚固性能造成影响；
（17）预应力施工应由专业施工队伍来进行,而且施工人员应经过专业培训持证上岗。
